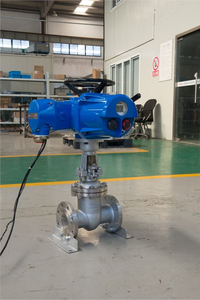

نظرة عامة على صمام البوابة الكهربائية

التعريف والغرض

ان صمام البوابة الكهربائية هو جهاز مبتكر للتحكم في خطوط الأنابيب يجمع بين موثوقية صمامات البوابة التقليدية وسهولة التحكم الكهربائي الحديث. الميزة الرئيسية لهذا الصمام هي تشغيله بواسطة مشغل كهربائي، والتحكم في فتح وإغلاق صمام البوابة من خلال التحكم في الجهد الكهربائي والإشارة.

تعريف: صمام البوابة الكهربائية هو نوع من الصمامات التي تستخدم آلية المحرك الكهربائي للتحكم في حركة البوابة لأعلى ولأسفل. إنه يحول الطاقة الكهربائية إلى طاقة ميكانيكية من خلال الإشارات الكهربائية المدخلة، مما يتيح التحكم الدقيق في تدفق الوسط في خطوط الأنابيب.

الوظائف والمزايا الأساسية:

• التحكم عن بعد: يمكن للمشغلين التعامل مع الصمام من غرفة التحكم أو من مواقع بعيدة أخرى، مما يلغي الحاجة إلى التواجد في الموقع.

• انخفاض تكاليف العمالة: التشغيل الآلي يقلل من الحاجة إلى التدخل اليدوي، وبالتالي خفض تكاليف العمالة.

• تحسين كفاءة الإنتاج: تعمل الاستجابة السريعة وقدرات التحكم الدقيقة على تعزيز كفاءة عملية الإنتاج بشكل كبير.

• اتصال خطوط الأنابيب والعزل: باعتبارها مكونًا حاسمًا في أنظمة خطوط الأنابيب، يمكن لصمامات البوابة الكهربائية توصيل أو قطع التدفق المتوسط ​​في خطوط الأنابيب حسب الحاجة.

مبادئ عمل صمامات البوابة الكهربائية

تتضمن صمامات البوابة الكهربائية هندسة متقدمة لتوفير تحكم فعال ودقيق في تدفق السوائل في خطوط الأنابيب. يعتمد تشغيلها على مكونين رئيسيين: تصميم صمام البوابة والمحرك الكهربائي.

تصميم صمام البوابة:

جوهر صمام البوابة الكهربائية هو آلية البوابة الخاصة به. يستخدم هذا التصميم إما بوابة مسطحة أو على شكل إسفين للتحكم في تدفق الوسائط عبر الصمام:

1. البوابة المسطحة: لوحة مسطحة مستطيلة تتحرك بشكل عمودي على مسار التدفق. عندما يتم خفضه بالكامل، فإنه يمنع التدفق تمامًا، وعندما يتم رفعه، فإنه يسمح بمرور غير مقيد.

2. بوابة على شكل إسفين: يتميز هذا التصميم ببوابة مدببة تتناسب بدقة مع المقعد ذي الزاوية المقابلة. يوفر الشكل الإسفيني إغلاقًا أكثر إحكامًا عند إغلاقه ويمكنه التعامل مع فروق الضغط الأعلى.

في كلا التصميمين، تتحرك البوابة خطيًا لفتح الصمام أو إغلاقه، مما يوفر مسار تدفق واضحًا وخاليًا من العوائق عند الفتح الكامل.

المحرك الكهربائي:

المحرك الكهربائي هو المكون الذي يميز صمامات البوابة الكهربائية عن صمامات البوابة اليدوية التقليدية. ويتكون من عنصرين أساسيين:

عملية بمحركات:

1. يعمل المحرك الكهربائي كمصدر للطاقة للمشغل.

2. يقوم هذا المحرك بتحويل الطاقة الكهربائية إلى طاقة ميكانيكية دورانية.

3. يتم بعد ذلك تحويل الحركة الدورانية إلى حركة خطية لرفع أو خفض البوابة.

4. هذا الإعداد يسمح بالتحكم عن بعد في الصمام، مما يتيح التشغيل من غرفة التحكم البعيدة أو النظام الآلي.

التحكم في الموقف:

1. تشتمل صمامات البوابة الكهربائية المتقدمة على مستشعرات الموقع وأنظمة التحكم.

2. تسمح هذه المكونات بإجراء تعديلات دقيقة على موضع البوابة.

3. يمكن للمشغلين ضبط الصمام على أي موضع بين الفتح الكامل والإغلاق الكامل، مما يوفر تحكمًا دقيقًا في معدلات التدفق.

4. تشتمل بعض الأنظمة على آليات تغذية مرتدة تقوم بالإبلاغ عن الموقع الحالي للبوابة، مما يضمن التحكم والمراقبة الدقيقة.

وينتج عن دمج هذه العناصر صمام يمكن تشغيله عن بعد، ويستجيب بسرعة لإشارات التحكم، ويوفر تحكمًا دقيقًا في التدفق. وهذا يجعل صمامات البوابة الكهربائية مثالية للتطبيقات التي تتطلب تعديلًا متكررًا أو تنظيمًا دقيقًا للتدفق أو التكامل في الأنظمة الآلية.

الميزات والمزايا الرئيسية لصمامات البوابة الكهربائية

أصبحت صمامات البوابة الكهربائية ذات شعبية متزايدة في مختلف التطبيقات الصناعية بسبب فوائدها العديدة. تجمع هذه الصمامات بين التصميم القوي لصمامات البوابة التقليدية والتشغيل الكهربائي المتقدم، مما يؤدي إلى مجموعة من الميزات المفيدة:

التحكم الفعال في التدفق:

تتفوق صمامات البوابة الكهربائية في توفير تنظيم دقيق لتدفق السوائل. يسمح المحرك الكهربائي بإجراء تعديلات تدريجية على موضع البوابة، مما يتيح للمشغلين ضبط معدلات التدفق بدقة عالية. يعد هذا المستوى من التحكم مفيدًا بشكل خاص في العمليات التي تتطلب إدارة دقيقة للتدفق، كما هو الحال في مرافق تصنيع المواد الكيميائية أو معالجة المياه.

التشغيل عن بعد:

إحدى أهم مزايا صمامات البوابة الكهربائية هي القدرة على التحكم بها من موقع مركزي. تسمح إمكانية التشغيل عن بعد بما يلي:

1. زيادة السلامة من خلال تقليل الحاجة إلى تواجد الأفراد في المناطق الخطرة

2. تحسين الكفاءة من خلال التحكم المركزي في الصمامات المتعددة

3. سهولة التكامل في الأنظمة الآلية وشبكات SCADA (التحكم الإشرافي والحصول على البيانات).

وقت الاستجابة السريعة:

تم تصميم صمامات البوابة الكهربائية للتشغيل السريع. يمكن للمحرك الكهربائي أن يفتح الصمام أو يغلقه بسرعة، مما يوفر ما يلي:

1. قدرات الاغلاق السريع في حالات الطوارئ

2. التحكم الفعال في العمليات في التطبيقات التي تتطلب تعديلات متكررة للصمام

3. تقليل انقطاع التدفق في الأنظمة الحيوية

أداء موثوق:

تم تصميم هذه الصمامات لضمان المتانة ومقاومة الضغط العالي:

1. مواد البناء القوية تتحمل البيئات الصناعية القاسية

2. تضمن الأختام عالية الجودة إغلاقًا محكمًا مانعًا للتسرب حتى في ظل الظروف الصعبة

3. مصممة للتعامل مع مجموعة واسعة من درجات الحرارة والضغوط

4. عمر تشغيلي طويل وأداء ثابت مع مرور الوقت

سهولة الصيانة:

تم تصميم صمامات البوابة الكهربائية مع وضع إمكانية الخدمة في الاعتبار:

1. الحد الأدنى من الأجزاء المتحركة يقلل من تكرار الصيانة المطلوبة

2. التصميم المعياري يسمح بسهولة استبدال المكونات الفردية

3. يمكن لميزات التشخيص الذاتي في النماذج المتقدمة تنبيه المشغلين إلى المشكلات المحتملة قبل أن تصبح حرجة

4. تقليل الحاجة للتدخل اليدوي يقلل من خطر الخطأ البشري أثناء الصيانة

هذه الميزات والمزايا الرئيسية تجعل صمامات البوابة الكهربائية خيارًا ممتازًا لمختلف التطبيقات الصناعية. إنها توفر توازنًا بين التحكم الدقيق والكفاءة التشغيلية والموثوقية وهو أمر بالغ الأهمية في العمليات الصناعية الحديثة. سواء في خطوط أنابيب النفط والغاز، أو أنظمة توزيع المياه، أو مصانع المعالجة الكيميائية، توفر صمامات البوابة الكهربائية حلاً متطورًا لتحديات التحكم في التدفق.

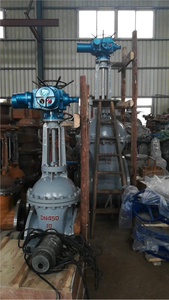

هيكل صمامات البوابة الكهربائية

صمامات البوابة الكهربائية عبارة عن أجهزة معقدة تأتي في تكوينات مختلفة لتناسب التطبيقات الصناعية المختلفة. يمكن تصنيف هيكل هذه الصمامات بناءً على جانبين رئيسيين: هيكل الجذع وهيكل البوابة. ويقدم كل نوع مزايا فريدة ومناسبًا لمتطلبات تشغيلية محددة.

الأنواع بناءً على بنية الجذع:

ارتفاع صمامات البوابة الجذعية:

1. في هذا التصميم، يتحرك الجذع بشكل خطي عندما يفتح الصمام أو يغلق.

2. يقع خيط القيادة خارج جسم الصمام.

3. المزايا:

يسمح بإشارة سهلة للوضع البصري

يسهل تزييت الخيط الجذعية

يوفر ملاحظات واضحة عن حالة الصمام

4. يُستخدم بشكل شائع في التطبيقات التي تكون فيها رؤية موضع الصمام أمرًا بالغ الأهمية.

صمامات البوابة الجذعية غير الصاعدة:

1. هنا يدور الجذع في مكانه دون حركة خطية.

2. يقع خيط القيادة داخل جسم الصمام.

3. المزايا:

تصميم مدمج مناسب للمساحات الضيقة

الخيوط المحمية تقلل من مخاطر التآكل والتلوث

4. غالبًا ما يستخدم في المنشآت تحت الأرض أو حيث تكون المساحة الرأسية محدودة.

الأنواع بناءً على هيكل البوابة:

نوع الوتد:

أ) بوابة واحدة صلبة:

1. يتميز بهيكل بسيط مع بوابة صلبة على شكل إسفين.

2. المزايا:

ختم موثوق

تصميم واضح

3. القيود:

عرضة للتثبيت والخدش، خاصة في التطبيقات ذات درجات الحرارة العالية

4. مناسبة للاستخدام للأغراض العامة في الظروف المعتدلة.

ب) بوابة واحدة مرنة:

1. يستخدم التشوه المرن للختم.

2. المزايا:

قابلة للتكيف مع درجات الحرارة والضغوط المختلفة

تقليل خطر الاستيلاء

3. مثالي للتطبيقات ذات ظروف التشغيل المتقلبة.

ج) البوابة المزدوجة:

1. تتكون من قطعتين من البوابة مع آلية نشر.

2. المزايا:

سهل الختم

يحافظ على الأداء رغم التغيرات في درجات الحرارة

3. القيود:

هيكل أكثر تعقيدا

حجم إجمالي أكبر

4. يستخدم في التطبيقات الحرجة حيث يكون الختم المتسق أمرًا بالغ الأهمية.

النوع الموازي:

أ) بوابة واحدة:

1. تتميز ببوابة مسطحة تتحرك بشكل عمودي على التدفق.

2. يمكن استخدام الأختام الناعمة الثابتة أو العائمة.

3. المزايا:

هيكل بسيط

ختم جيد مع الأختام الناعمة

4. مناسبة لتطبيقات الضغط المتوسط ​​والمنخفض.

ب) البوابات المزدوجة:

1. تستخدم بوابتين متوازيتين مع إسفين علوي لتوليد قوة الختم.

2. المزايا:

أقل عرضة للخدش

خصائص الختم جيدة

3. يستخدم عادةً لتطبيقات الصمامات ذات الضغط المنخفض والقطر الصغير.

في صمامات البوابة الكهربائية، يتم دمج هذه العناصر الهيكلية مع مشغل كهربائي، والذي يوفر القوة الدافعة لفتح وإغلاق الصمام. يعتمد اختيار هيكل الجذع والبوابة على عوامل مثل ضغط التشغيل ودرجة الحرارة وقيود المساحة والمتطلبات المحددة للتطبيق.

يعد فهم هذه الاختلافات الهيكلية أمرًا بالغ الأهمية لاختيار صمام البوابة الكهربائية الأكثر ملاءمة لبيئة صناعية معينة، مما يضمن الأداء الأمثل والموثوقية وطول عمر نظام الصمام.

تطبيقات صمامات البوابة الكهربائية

تعتبر صمامات البوابة الكهربائية مكونات متعددة الاستخدامات تستخدم على نطاق واسع في مختلف الصناعات بسبب التحكم الفعال في التدفق وقدرات التشغيل عن بعد. إن تصميمها القوي وقدرتها على التعامل مع الوسائط المتنوعة يجعلها لا غنى عنها في العديد من التطبيقات.

الوسائط المناسبة:

تم تصميم صمامات البوابة الكهربائية لإدارة مجموعة واسعة من السوائل والمواد شبه الصلبة، بما في ذلك:

1. المياه: في كل من أنظمة توزيع مياه الشرب وإدارة مياه الصرف الصحي.

2. النفط: ضروري للتحكم في التدفق في مصافي النفط وخطوط أنابيب نقل النفط.

3. الأسمنت: يستخدم في عمليات تصنيع وتوزيع الأسمنت.

4. لب الورق: ضروري في صناعة الورق واللب للتحكم في تدفق ملاط ​​اللب.

5. الوسائط الأخرى: قادرة على التعامل مع العديد من السوائل والغازات والملاط الأخرى اعتمادًا على تصميم الصمام المحدد والمواد المستخدمة.

التطبيقات الصناعية المشتركة:

صناعة الورق واللب:

1. التحكم في تدفق اللب خلال مراحل إنتاج الورق المختلفة

2. تنظيم الماء والمضافات الكيميائية في عملية صناعة الورق

3. إدارة مياه الصرف الصحي في مصانع الورق

محطات توليد الطاقة:

1. التحكم في تدفق المياه في أنظمة التبريد

2. تنظيم البخار في محطات الطاقة الحرارية

3. إدارة خطوط إمداد الوقود

4. عزل المعدات الخاصة بالصيانة وإيقاف التشغيل في حالات الطوارئ

أحواض بناء السفن:

1. التحكم في أنظمة مياه الصابورة

2. إدارة أنظمة نقل الوقود

3. تنظيم أنظمة مياه مكافحة الحرائق

4. السيطرة على أنظمة المرافق المختلفة على السفن

محطات معالجة مياه الصرف الصحي:

1. التحكم في تدفقات المياه المتدفقة والنفايات السائلة

2. تنظيم أنظمة الجرعات الكيميائية

3. إدارة خطوط نقل الحمأة

4. عزل خزانات وغرف المعالجة للصيانة

تطبيقات إضافية:

· صناعة النفط والغاز: للتحكم في تدفق النفط الخام والغاز الطبيعي والمنتجات المكررة في خطوط الأنابيب ومرافق المعالجة.

· مصانع معالجة المواد الكيميائية: لإدارة تدفق المواد الكيميائية والكواشف المختلفة طوال عملية الإنتاج.

· عمليات التعدين: للتحكم في تدفقات الملاط وإدارة أنظمة المياه في المناجم.

· صناعة الأغذية والمشروبات: لتنظيم تدفق المكونات وإدارة أنظمة التنظيف المكاني (CIP).

· تصنيع الأدوية: للتحكم الدقيق في السوائل والغازات المختلفة في عمليات إنتاج الدواء.

توفر صمامات البوابة الكهربائية العديد من المزايا في هذه التطبيقات:

1. التشغيل عن بعد: يسمح بالتحكم المركزي، مما يحسن السلامة والكفاءة.

2. التحكم الدقيق في التدفق: يتيح التنظيم الدقيق لتدفق الوسائط، وهو أمر ضروري لتحسين العملية.

3. وقت الاستجابة السريع: يسهل التغييرات السريعة للنظام وإيقاف التشغيل في حالات الطوارئ عند الحاجة.

4. الموثوقية: توفر أداءً ثابتًا في البيئات الصناعية الصعبة.

5. التكامل مع أنظمة الأتمتة: يمكن دمجها بسهولة في SCADA وأنظمة التحكم الأخرى من أجل التشغيل السلس.

إن تعدد استخدامات صمامات البوابة الكهربائية ومتانتها يجعلها الخيار المفضل في الصناعات التي يكون فيها التحكم الموثوق في التدفق أمرًا بالغ الأهمية. مع استمرار تطور العمليات الصناعية وأتمتتها، من المرجح أن ينمو دور صمامات البوابة الكهربائية في ضمان العمليات الفعالة والآمنة عبر مختلف القطاعات بشكل أكبر.
