محتويات

1. مقدمة

2. ما هو الصمام الميكانيكي وكيف يعمل؟

3. الأنواع الرئيسية للصمامات الآلية المستخدمة في الأنظمة الحديثة

4. التطبيقات الرئيسية للصمام الميكانيكي عبر الصناعات

5. العوامل الحاسمة التي يجب مراعاتها عند اختيار الصمام المُجهز بمحرك

6. مقارنة مواد الصمامات الآلية وخيارات الطاقة وأوضاع التحكم

7. اعتبارات التثبيت والصيانة الشائعة للصمامات الآلية

8. مزايا وقيود استخدام صمام بمحرك

9. خاتمة

10. التعليمات

مقدمة

يلعب الصمام المُجهز بمحرك دورًا مركزيًا في التحكم الآلي في السوائل من خلال الجمع بين تصميم الصمام الميكانيكي والتشغيل الكهربائي. وعلى عكس الصمامات اليدوية، فهو يتيح تنظيمًا دقيقًا وقابلاً للتكرار ويمكن التحكم فيه عن بعد للسوائل أو الغازات، مما يجعله لا غنى عنه في الأتمتة الصناعية وخدمات البناء وأنظمة البنية التحتية. مع استمرار توسع الأتمتة عبر قطاعات مثل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وإدارة المياه، والتحكم في العمليات، أصبح فهم كيفية عمل الصمام المجهز بمحرك وكيفية اختيار الصمام المناسب أمرًا ضروريًا لضمان موثوقية النظام وسلامته وكفاءته. تركز هذه المقالة على إرشادات الاختيار العملي، والاختلافات الوظيفية، والاعتبارات الواقعية بدلاً من التعريفات المجردة.

ما هو الصمام الميكانيكي وكيف يعمل؟

الصمام المُجهز بمحرك هو صمام يتم تشغيله بواسطة مشغل كهربائي يقوم تلقائيًا بفتح أو إغلاق أو تعديل التدفق استجابة لإشارة التحكم. يقوم المحرك بتحويل الطاقة الكهربائية إلى حركة ميكانيكية، مما يدفع ساق الصمام أو القرص إلى موضع محدد. اعتمادًا على التصميم، قد يعمل الصمام في وضع التشغيل/الإيقاف أو يوفر تحكمًا متناسبًا لتنظيم التدفق الدقيق.

يتضمن مبدأ العمل عادةً محركًا ومجموعة تروس ومفاتيح حدية وجسم صمام. عندما يتم تطبيق إشارة الجهد مثل 24 فولت ، يدور المحرك، ويحرك عنصر الصمام الداخلي. بمجرد الوصول إلى الوضع المحدد مسبقًا، تقوم مفاتيح الحد بإيقاف المحرك لمنع تجاوز الحد. تتضمن بعض التصميمات آليات إرجاع الزنبرك التي تجبر الصمام على الوضع المغلق عادة أو المفتوح عادة أثناء انقطاع التيار الكهربائي، مما يحسن سلامة النظام.

نظرًا لأن الصمام المُجهز بمحرك لا يعتمد على ضغط الهواء مثل الصمامات الهوائية، فهو مناسب تمامًا للبيئات التي لا يتوفر فيها الهواء المضغوط أو غير مرغوب فيه. هذه العملية المستقلة تجعلها شائعة للتحكم في المياه وخطوط الأنابيب الآلية والأنظمة الموزعة التي تتطلب تشغيلًا كهربائيًا موثوقًا.

الأنواع الرئيسية للصمامات الآلية المستخدمة في الأنظمة الحديثة

هناك العديد من التكوينات الشائعة للصمامات الآلية ، كل منها مصمم لتلبية متطلبات التحكم والتدفق المختلفة. يعد فهم هذه الاختلافات أمرًا ضروريًا عند اختيار الصمام المناسب.

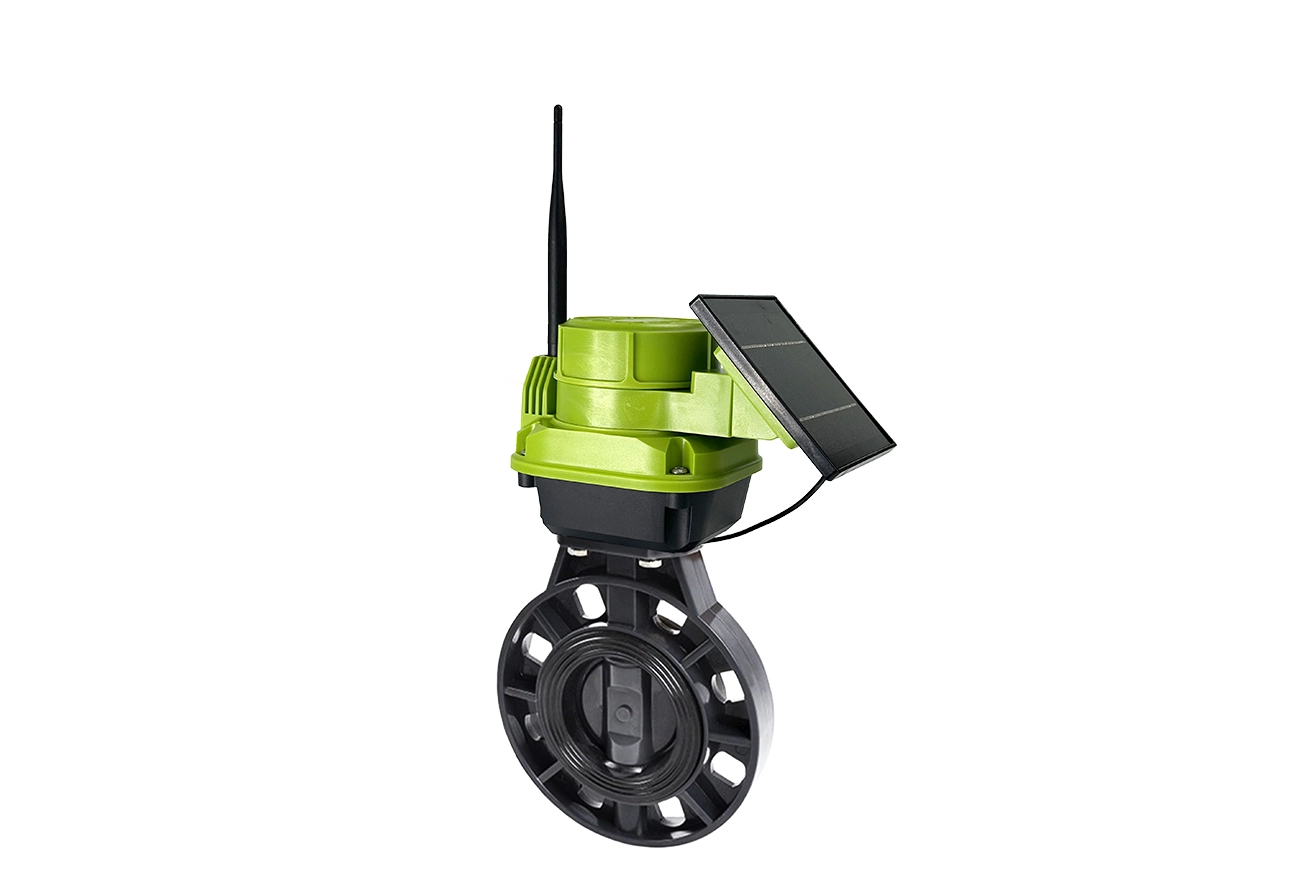

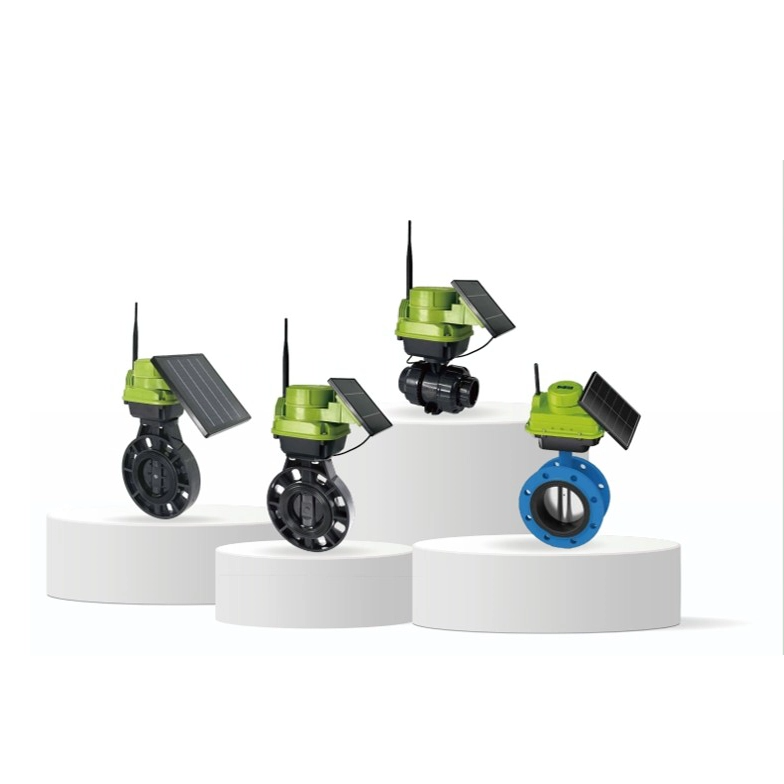

تُستخدم الصمامات الكروية على نطاق واسع نظرًا لإغلاقها المحكم وبنيتها البسيطة. يقوم الصمام الكروي المزود بمحرك بتدوير كرة كروية بفتحة للسماح بالتدفق أو منعه. وهي شائعة في أنظمة الري والتطبيقات العامة للتحكم في المياه . تعتبر صمامات الفراشة، التي يتم تحديدها بواسطة قرصها الدوار، أخف وزنًا وأكثر إحكاما، مما يجعل الصمامات الآلية من نوع الفراشة مثالية لخطوط الأنابيب ذات القطر الكبير.

تم تصميم الصمام المزود بمحرك ثلاثي الاتجاهات لتحويل التدفق أو الخلط، وهو شائع الاستخدام في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) للتحكم في حلقات التسخين أو التبريد. تسمح هذه الصمامات بمسارات تدفق أكثر تعقيدًا مقارنةً بالصمامات القياسية ثنائية الاتجاه، وهي ضرورية للإدارة الحرارية الموفرة للطاقة.

يختلف سلوك التحكم أيضًا. يتم فتح أو إغلاق صمامات التشغيل/الإيقاف بالكامل، بينما تقوم صمامات التعديل بضبط التدفق بشكل متناسب. يعتمد اختيار النوع الصحيح على ما إذا كان النظام يتطلب عزلًا بسيطًا أو تعديلًا دقيقًا للتدفق.

التطبيقات الرئيسية للصمام الميكانيكي عبر الصناعات

يتيح تعدد استخدامات الصمام المُجهز بمحرك إمكانية نشره في العديد من الصناعات التي تكون فيها الأتمتة والموثوقية من الأولويات. في أتمتة المباني، تعتمد أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) على الصمامات الآلية لتنظيم الماء البارد، والماء الساخن، والبخار، مما يضمن درجات حرارة داخلية مستقرة واستخدامًا فعالاً للطاقة.

وفي الزراعة، تتيح صمامات الري الآلية توزيع المياه بشكل مجدول ويتم التحكم فيه عن بعد، مما يقلل من النفايات وتكاليف العمالة. إن قدرتها على التكامل مع أجهزة الاستشعار ووحدات التحكم تدعم استراتيجيات الري الذكية القائمة على رطوبة التربة وبيانات الطقس.

يعتمد التحكم في العمليات الصناعية أيضًا بشكل كبير على الصمامات الآلية لإدارة المواد الكيميائية والمياه والغازات. تحظى الصمامات المصنوعة من الفولاذ المقاوم للصدأ بتقدير خاص في البيئات المسببة للتآكل أو الصحية، مثل تجهيز الأغذية ومعالجة المياه. تستخدم البنية التحتية البلدية الصمامات الآلية في محطات الضخ وشبكات التوزيع لتحسين الاستجابة وتقليل التدخل اليدوي.

عبر جميع هذه التطبيقات، تتمثل الفائدة المشتركة في التحكم في التدفق الآلي والمتسق الذي يعزز الكفاءة التشغيلية وسلامة النظام.

العوامل الحاسمة التي يجب مراعاتها عند اختيار الصمام المُجهز بمحرك

يتطلب اختيار المناسب الصمام الميكانيكي إجراء تقييم منظم لمتطلبات النظام بدلاً من التركيز على معلمة واحدة. الاعتبار الأول هو نوع الوسيط الذي يتم التحكم فيه. تتطلب المياه النظيفة أو المواد الكيميائية المسببة للتآكل أو السوائل ذات درجة الحرارة العالية مواد صمامات وتقنيات إغلاق مختلفة.

يؤثر نطاق ضغط التشغيل ودرجة الحرارة بشكل مباشر على تصميم جسم الصمام ومتطلبات عزم دوران المحرك. يمكن أن يؤدي تصغير حجم المشغل إلى إغلاق غير كامل، في حين يؤدي تصغير حجم المشغل إلى زيادة التكلفة واستهلاك الطاقة. يجب أن يتطابق جهد التحكم، مثل 24 فولت ، مع مصدر الطاقة ونظام التحكم المتوفرين.

يعد السلوك الآمن من الفشل عاملاً حاسماً آخر. في التطبيقات التي تكون فيها السلامة ذات أهمية قصوى، يضمن الصمام المجهز بمحرك والمغلق عادة توقف التدفق أثناء فقدان الطاقة. وينبغي أيضًا تقييم زمن الاستجابة ودورة العمل وعمر الخدمة المتوقع، خاصة في الأنظمة ذات التشغيل المتكرر.

وأخيرًا، يحدد التوافق مع أنظمة التحكم الحالية، بما في ذلك إدارة المباني أو أجهزة التحكم المنطقية القابلة للبرمجة (PLCs) مدى سهولة دمج الصمام وصيانته بمرور الوقت.

مقارنة مواد الصمامات الآلية وخيارات الطاقة وأوضاع التحكم

يؤثر اختيار المواد بشكل كبير على متانة وملاءمة الصمام المزود بمحرك . تعتبر الصمامات النحاسية فعالة من حيث التكلفة للتحكم العام في المياه ، بينما توفر الصمامات المصنوعة من الفولاذ المقاوم للصدأ مقاومة فائقة للتآكل وقوة للبيئات الصعبة. تتميز الصمامات البلاستيكية بخفة الوزن ومقاومة لبعض المواد الكيميائية ولكنها تتحمل درجة حرارة محدودة.

تؤثر خيارات الطاقة على كل من الأداء ونطاق التطبيق. تعد المحركات ذات الجهد المنخفض الكهربائية مثل موديلات 24 فولت شائعة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأتمتة المباني نظرًا لسلامتها وتوافقها مع لوحات التحكم. غالبًا ما تُستخدم مشغلات الجهد العالي في البيئات الصناعية التي تتطلب تشغيل كابلات أطول.

يلخص الجدول أدناه نقاط المقارنة الرئيسية:

يساعد فهم هذه المقايضات على ضمان توافق الصمام المجهز بمحرك مع المتطلبات الفنية والتشغيلية.

اعتبارات التثبيت والصيانة الشائعة للصمامات الآلية

يعد التثبيت المناسب أمرًا بالغ الأهمية للأداء طويل المدى للصمام المزود بمحرك . يجب تركيب الصمامات وفقًا لعلامات اتجاه التدفق، ويجب توفير مساحة كافية لإزالة المشغل أو صيانته. يمكن أن يؤدي التوجيه غير الصحيح إلى تآكل غير متساوٍ أو فشل في الختم.

يجب أن تتبع التوصيلات الكهربائية القوانين المحلية وتضمن إمدادًا مستقرًا بالجهد لمنع تلف المشغل. في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ، يجب اختبار التكامل مع وحدات التحكم وأجهزة الاستشعار بدقة للتأكد من الاستجابة الدقيقة لإشارات التحكم.

تختلف متطلبات الصيانة حسب نوع الصمام والتطبيق. على الرغم من أن العديد من الصمامات الآلية مصممة للحد الأدنى من الصيانة، فإن الفحص الدوري للأختام والأسلاك وحركة المشغل يساعد على منع حدوث أعطال غير متوقعة. في أنظمة المياه، يمكن أن يؤثر تراكم الرواسب على الأداء، مما يجعل الترشيح والفحوصات المنتظمة أمرًا مهمًا.

مع الأخذ في الاعتبار هذه العوامل أثناء الاختيار، يتم تقليل وقت التوقف عن العمل وإطالة العمر التشغيلي للصمام الميكانيكي.

مزايا وقيود استخدام صمام بمحرك

الميزة الأساسية للصمام الميكانيكي هي الأتمتة. يعمل التشغيل عن بعد والأداء المتسق والتكامل السهل مع أنظمة التحكم على تحسين الكفاءة بشكل كبير مقارنة بالصمامات اليدوية. يعد توفير الطاقة في أنظمة التدفئة والتهوية وتكييف الهواء والحفاظ على المياه لأغراض الري من الفوائد الملموسة.

ومع ذلك، توجد قيود أيضًا. تعتمد الصمامات الآلية على الطاقة الكهربائية، مما يجعلها عرضة للخطر أثناء انقطاع التيار ما لم يتم استخدام تصميمات آمنة من الفشل. التكاليف الأولية أعلى من الصمامات اليدوية، ويمكن أن يؤدي الاختيار غير المناسب إلى الإفراط في الهندسة أو التآكل المبكر.

يتطلب تحقيق التوازن بين هذه المزايا والقيود فهمًا واضحًا لأولويات النظام وظروف التشغيل وتوقعات الصيانة طويلة المدى.

خاتمة

يعد الصمام المُجهز بمحرك مكونًا أساسيًا في أنظمة التحكم الآلي الحديثة في السوائل، مما يوفر الدقة والموثوقية والكفاءة التشغيلية. يتضمن اختيار الصمام المناسب أكثر من مجرد تحديد نوع الصمام؛ فهو يتطلب دراسة متأنية لمتطلبات التطبيق والمواد وإمدادات الطاقة وسلوك التحكم وظروف التثبيت. ومن خلال مواءمة هذه العوامل مع أهداف النظام، يمكن للمستخدمين تحقيق حلول آمنة وفعالة ومتينة للتحكم في التدفق تدعم أهداف الأتمتة طويلة المدى.

التعليمات

1. ما هو الفرق الرئيسي بين الصمام الميكانيكي وصمام الملف اللولبي؟ يستخدم
الصمام المُجهز بمحرك محركًا وتروسًا للتحكم في الحركة، مما يجعله مناسبًا للأحجام الأكبر ودورات العمل الأطول، بينما تعتمد صمامات الملف اللولبي على القوة الكهرومغناطيسية وتقتصر عادةً على التطبيقات الأصغر.

2. هل الصمام الميكانيكي المغلق عادة أفضل للسلامة؟
في كثير من الحالات، نعم. يضمن التصميم توقف المغلق عادة التدفق تلقائيًا أثناء فقدان الطاقة، وهو أمر بالغ الأهمية في أنظمة المياه والتدفئة.

3. هل يمكن استخدام الصمام الميكانيكي للتحكم في التشغيل / الإيقاف والتعديل؟
نعم، اعتمادًا على المشغل وإشارة التحكم، يمكن أن يوفر الصمام المزود بمحرك عملية تشغيل/إيقاف بسيطة أو تحكمًا دقيقًا في التعديل.

4. لماذا يتم استخدام 24 فولت بشكل شائع في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، يعتبر التحكم ?
في الجهد المنخفض 24 فولت أكثر أمانًا، وأسهل للتكامل مع أنظمة التشغيل الآلي للمبنى، وموحد على نطاق واسع في تطبيقات التدفئة والتهوية وتكييف الهواء (HVAC).

5. هل الفولاذ المقاوم للصدأ هو دائمًا أفضل خيار للمواد؟
ليس دائما. يوفر الفولاذ المقاوم للصدأ متانة ممتازة ومقاومة للتآكل، ولكن النحاس أو البلاستيك قد يكون أكثر فعالية من حيث التكلفة للمياه النظيفة أو التطبيقات منخفضة الطلب.
